漆包线基本性能检测

盐水针孔

酚酞盐水溶液中浸入5m长的样线，液体接正极，样线接负极，两段施加直流12V/1分钟，检查针孔发生数量。

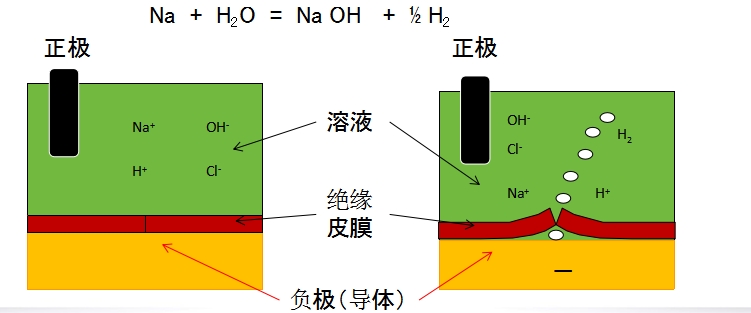

液体中的Na和H2O反应，产生H2 等，穿过异常绝缘皮膜处离开导体，龟裂逐渐增大的过程。

漆膜连续性（in-line针孔）

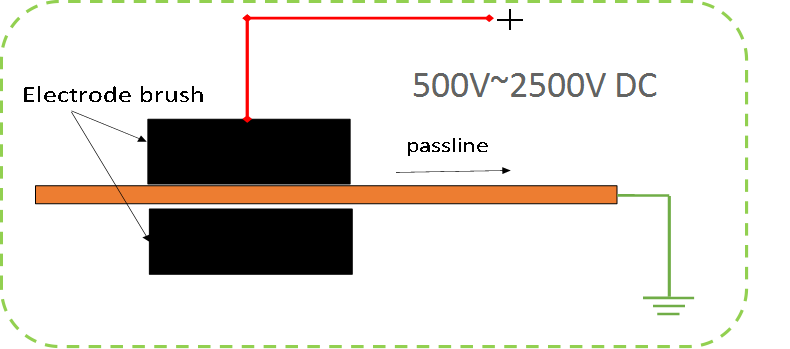

In-line中，在电极和导体之间施加DC电压，以捕捉绝缘缺陷。 当检测到缺陷点并漏电流大于阈值时，会出发计数器工作。

绝缘击穿电压

将样线按照规定次数进行扭绞（12cm），在线间施加交流电压，以固定升压速率升压，得到击穿电压。

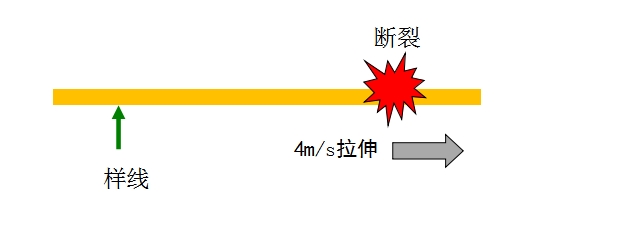

附着性

在试验片上以约4m/秒的伸长速度急拉伸至断裂，用15倍的放大镜检查皮膜是否产生龟裂。

附着性是调查皮膜和导体之间的结合能力。附着性不好的话，有时会因加工时的应力而产生皮膜脱落的现象。

单向刮漆

使样线垂直于直径0.2mm的钢琴线，对钢琴线施加载荷。

将钢琴线以400mm/min的速度向样线的长度方向移动的同时增加负荷，求出皮膜破损的负荷值。

单向刮漆是绕线时抵抗应力的皮膜强度的指标。

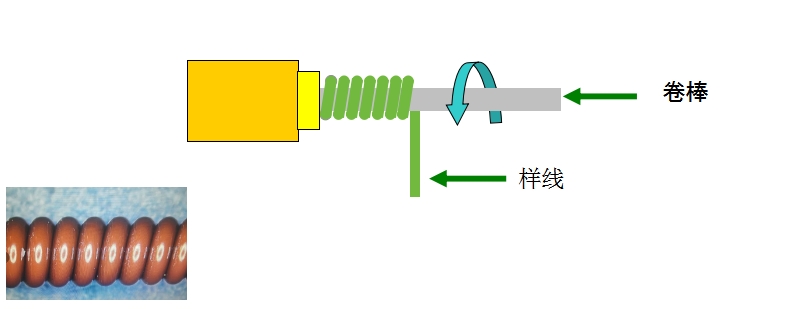

卷绕性

将试验片伸长至0.35mm以下的规定值，用15倍的放大镜检查有无龟裂。对于0.37mm以上，以规定的卷绕倍径紧密卷绕10圈，通过目视检查有无龟裂。

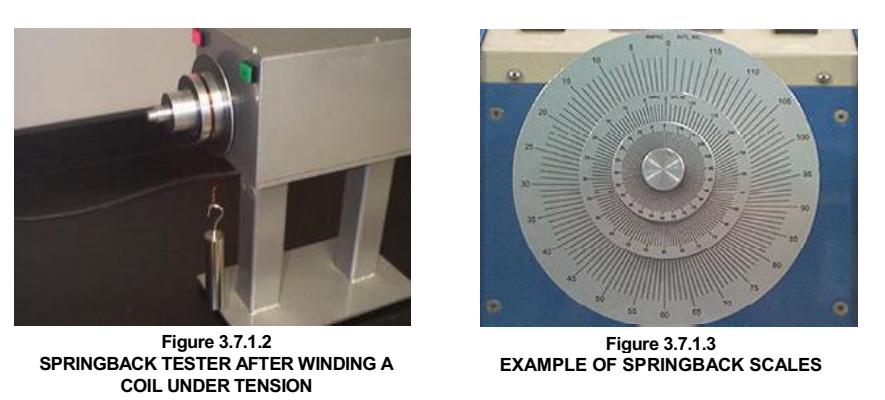

柔软性（弹性回弹）

在规定的轴上缠绕线后，按住线的一端，慢慢释放另一端，调查其返回角度的大小，线软则返回小，线硬则返回大。

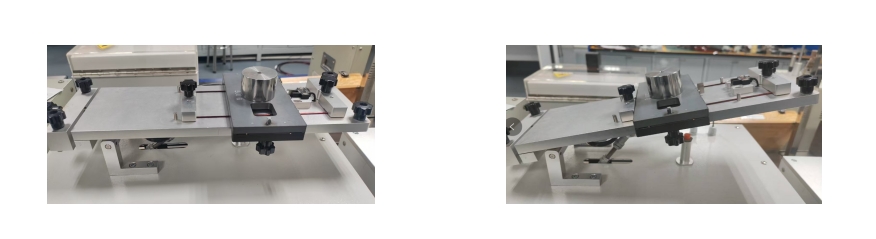

静摩擦系数

在水平面板上贴2条线，再贴2条线的滑块与该线正交，使镜面板逐渐倾斜，求出滑块滑出时的倾斜角（tanθ）

静摩擦系数是研究线表面的滑性，电线的静摩擦系数对电气设备的绕线性有很大影响。为了使机器小型化、高效率化，在狭窄的空间里缠绕很多电线，提高槽满率有较大影响。

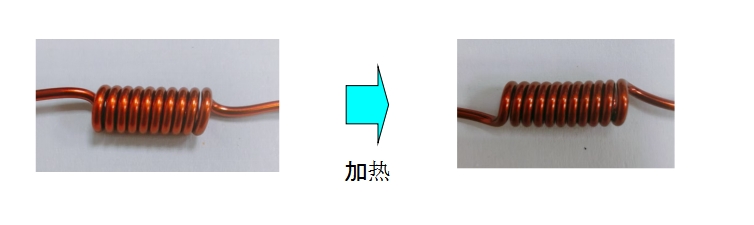

耐热冲击

将试验片拉伸至规定的伸长率，或者在规定的直径上缠绕10圈，在规定的温度、时间内调查加热后的皮膜有无龟裂，在线受到弯曲和伸长的应力的状态下加热时的皮膜有无龟裂。

耐软化（定温法）

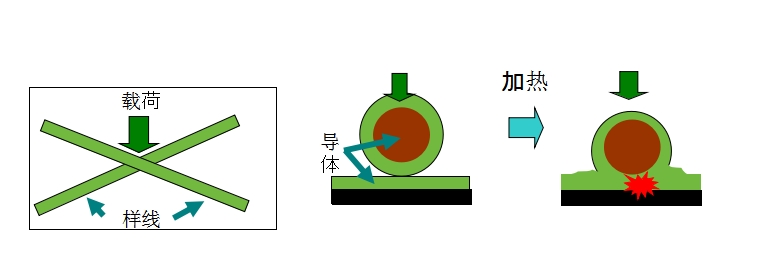

将两根样线垂直于平板上，在交叉部分加载载荷，在线间加入交流100V电压，在规定时间以及温度下，漆膜应不发生因热塑性造成的电压击穿。

耐溶剂性

将试验片在60℃的二甲苯中浸渍30分钟后，检查皮膜是否产生泡沫或膨胀，进而用铅笔法检查皮膜是否剥离。

耐药品性

试验片为规定的药品（NaOH：氢氧化钠、H2SO4：硫酸）在常温下浸渍24小时后，检查皮膜是否产生泡沫或膨胀，进而用指甲或铅笔法检查皮膜是否剥离。

这是为了调查皮膜是否受到碱和酸的侵害，确认碱和酸环境下不会损伤皮膜，绝缘性不会降低。

漆包线产品质量要求

EC60317共有漆包线质量检测要求21大项。包括6个大类，外观、尺寸，机械性能，化学性能，电性能，热性能，客户适用性要求。

外观 Appearance ,wire surface

漆包线表面应该光洁，色泽均匀，没有影响性能的缺陷

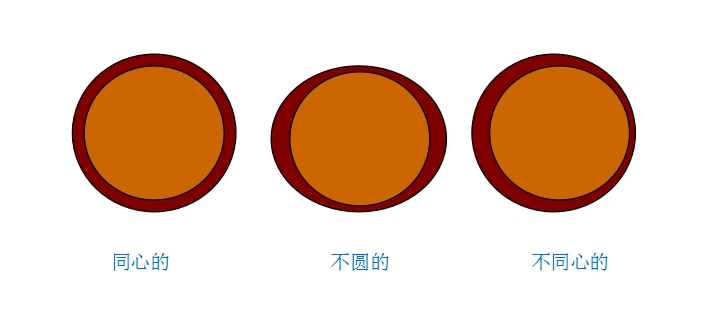

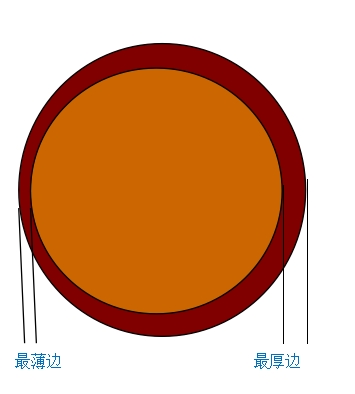

尺寸 dimension (导体径bare diameter，完成外径overall diameter，漆膜厚度 build  thickness，不圆度out of roundness  ,同心度  concentricity

圆漆包线的裸线和绝缘层尺寸

漆膜厚度一般表示为:

成品线径 – 裸线线径 或者  2x 单边漆膜厚度

几个尺寸上的术语
